J / ARKİTECH Profili

ARKİTECH (J) profili; galvanizli çelikten soğuk şekillendirilmiş, asimetrik kenar yükseklikleri ve çift kulaklı kesitiyle çatı ve cephe aşık sistemlerinde yüksek taşıma kapasitesi sağlayan özel bir hafif çelik profildir.

Avantajları

Öne çıkan teknik ve kullanım avantajları

Asimetrik kesit ile optimize taşıma kapasitesi

Galvanizli yüzey ile korozyona dayanım

Soğuk şekillendirme ile yüksek boyutsal hassasiyet

63–300 mm yükseklik aralığında geniş seçenek

Çatı ve cephe aşık sistemlerine uygun geometri

Kullanım Alanları

Nerelerde kullanılır?

Çatı aşıklarıCephe aşıklarıHafif çelik taşıyıcı sistemlerEndüstriyel yapı iskeletleri

Galeri

Ürün görselleri

Teknik Tablo

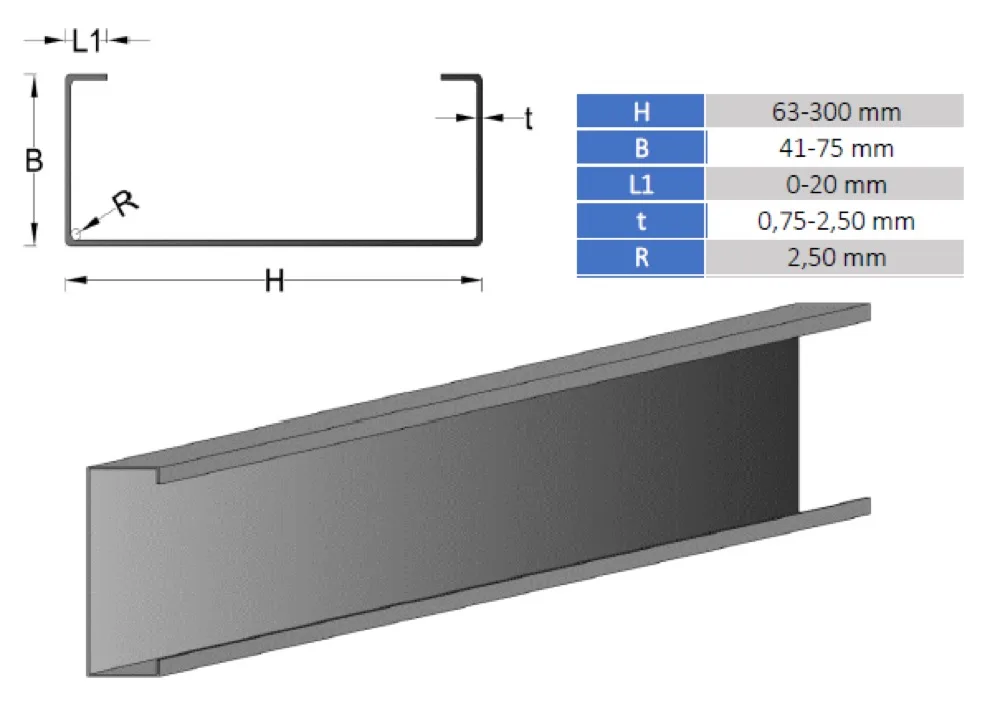

J / ARKİTECH Profil Ölçüleri

H63–300 mm

A / B41–75 mm

C1 / C20–20 mm

t0,75–2,50 mm

R2,50 mm

Kod	H (mm)	A (mm)	B (mm)	t (mm)	C1 (mm)	C2 (mm)	R (mm)	Açılım (mm)	Ağırlık (kg/m)
J63x41x9x1	63	55	41	1	8	8	2.5	167	1.34
J63x41x11x1,5	63	55	41	1.5	10	10	2.5	167	2
J63x41x13x2	63	55	41	2	12	12	2.5	167	2.67
J63x41x15x2,5	63	55	41	2.5	14	14	2.5	167	3.34
J75x50x10x1	75	75	41	1	8	8	2.5	199	1.59
J75x50x12x1,5	75	75	41	1.5	10	10	2.5	199	2.39
J75x50x14x2	75	75	41	2	12	12	2.5	199	3.18
J75x50x16x2,5	75	75	41	2.5	15	13	13	199	3.98
J90x45x45x1	90	75	41	1	8	8	2.5	214	1.71
J90x45x45x1,5	90	75	41	1.5	10	10	2.5	214	2.57
J90x45x45x2	90	75	41	2	12	12	2.5	214	3.42
J90x45x45x2,5	90	75	41	2.5	14	14	2.5	214	4.28
J100x44x44x1	100	75	41	1	16	16	2.5	240	1.92
J100x44x44x1,5	100	75	41	1.5	18	18	2.5	240	2.88
J100x44x44x2	100	75	41	2	20	20	2.5	240	3.84
J100x44x44x2,5	100	69	41	2.5	16	8	8	214	4.28
J120x50x50x1	120	71	41	1	8	8	2.5	240	1.92
J120x50x50x1,5	120	75	41	1.5	8	8	2.5	240	2.88
J120x50x50x2	120	75	41	2	10	10	2.5	240	3.84
J120x50x50x2,5	120	75	41	2.5	12	12	2.5	240	4.8
J140x45x45x1	140	61	41	1	8	8	2.5	250	2
J140x45x45x1,5	140	61	41	1.5	10	10	2.5	250	3
J140x45x45x2	140	61	41	2	12	12	2.5	250	4
J140x45x45x2,5	140	61	41	2.5	14	14	2.5	250	5
J150x45x45x1,5	150	75	47	1.5	20	20	2.5	300	3.6
J150x45x45x2	150	75	51	2	20	20	2.5	300	4.8
J150x45x45x2,5	150	75	55	2.5	20	20	2.5	300	6
J200x75x75x1,5	200	75	41	1.5	14	14	2.5	332	3.98
J200x75x75x2,5	200	75	41	2	16	16	2.5	332	5.31
J200x75x75x2,5	200	75	41	2.5	18	18	2.5	332	6.64
J250x75x75x1,5	250	75	41	1.5	10	10	2.5	374	4.49
J250x75x75x2	250	75	41	2	12	12	2.5	374	5.98
J250x75x75x2,5	250	75	41	2.5	14	14	2.5	374	7.48
J300x75x75x2	300	75	41	2	20	20	2.5	440	7.04
J300x75x75x2,5	300	75	41	2.5	20	20	2.5	436	8.72

Hesaplarda kullanılan malzemenin karakteristik akma dayanımı 235 N/mm²'dir. Farklı çelik sınıfları için lütfen Teknik Ofisimizle irtibata geçiniz.
Efektif kesit hesapları TS EN 1993-1-3, Eurocode 3 ve AISI S100-2007 şartnamelerine göre yapılmıştır.
Tablodaki ölçüler en yaygın kullanım alanına sahip profiller düşünülerek hazırlanmıştır; diğer ölçüler için ilgili departmanımızla irtibata geçiniz.
